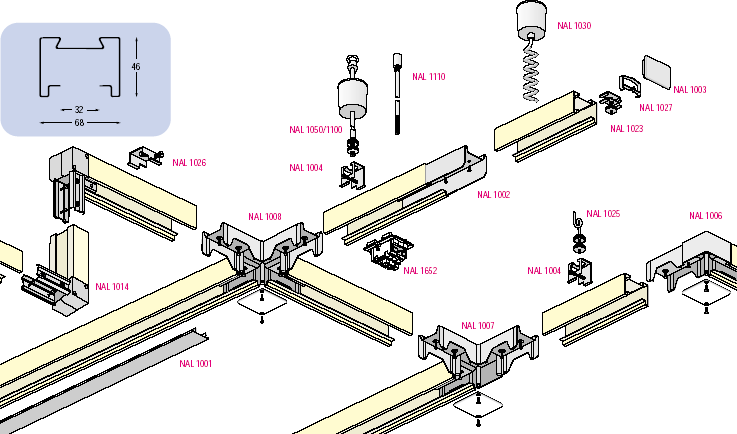

Система направляющих для установки светильников монтируется на потолок или на подвесах . Профиль , несущий нагрузку , изготовлен из 8/10 мм стального листа , покрыт стойкой белой краской . Допускает установку широкого ряда светильников при использовании следующих принадлежностей:
Система NAL
Ограничение нагрузки:
- клеммная колодка NAL 1652 для быстрого электрического подключения светильников серии NPQ .
- кронштейн подвески NAL 1023 для NPP , NPW , MARINER , MAC и других светильников с минимальным
диаметром монтажных отверстий 5 мм. Упаковка содержит полную инструкцию по сборке .
Система NAL
Ограничение нагрузки:
| Допустимый прогиб | F=L/300 |
| Максимальная нагрузка | Qмакс = 6 кг/м |
| Максимальное расстояние между точками подвеса | Lмакс = 3000мм |
NAL
Направляющие секции
| Тип | Длина (мм) | Вес (кг) |  |
Код продукта |
| NAL 1000 | - | 1,380 | 4 | 32559 |
| NAL 2000 | - | 2,760 | 4 | 7004209 |
| NAL 3000 | - | 4,140 | 4 | 7004210 |
NAL 1002
Прямой соединитель
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1002 | - | 0,455 | 20/1 | 4004316 |
NAL 1003
Наконечник
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1003 | - | 0,020 | 100/1 | 32566 |
NAL 1004
Кронштейн для подвисной тяги или NAL 1025
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1004 | - | 0,040 | 50/1 | 7004317 |
NAL 1006
"L" соединитель
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1006 | - | 0,450 | 10/1 | 32570 |

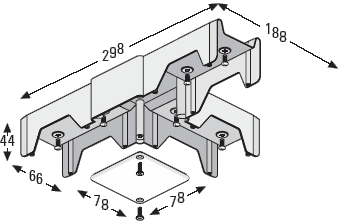

NAL 1007
"T" соединитель
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1007 | - | 0,590 | 10/1 | 32576 |
NAL 1008
"X" соединитель
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1008 | - | 0,730 | 5/1 | 32580 |
NAL 1014
Соединитель "вверх/вниз"
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1014 | - | 0,250 | 5/1 | 32586 |
NAL 1026
Потолочный кронштейн
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1026 | - | 0,035 | 100/1 | 7004318 |
NAL 1027
Зажим провода
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1027 | - | 0,003 | 100/1 | 32589 |
NAL 1001
Белая декоративная накладка из ПВХ
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1001 | - | 0,250 | 30 | 32624 |
NAL 1023
Кронштейн для подвески светильника через отверстие d = 5мм
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1023 | - | 0,030 | 100/2 | 32621 |
NAL 1025
Крючок для подвеса направляющих
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1025 | - | 0,065 | 100/1 | 32617 |
NAL 1030
Комплект для подвода питания
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1030 | - | 0,750 | 5/1 | 7004213 |
NAL 1652
Клеммная колодка для NPQ
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1652 | - | 0,003 | 50/1 | 32615 |

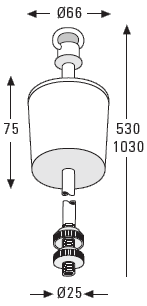

NAL 1050 - NAL 1100
Подвесные тяги из стали, белые
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1050 | - | 0,340 | 12/1 | 7004214 |
| NAL 1100 | - | 0,560 | 12/1 | 7004319 |
NAL 1110
Удлинитель подвесной тяги из стали, белый
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| NAL 1110 | - | 0,560 | 20/1 | 31753 |
|
